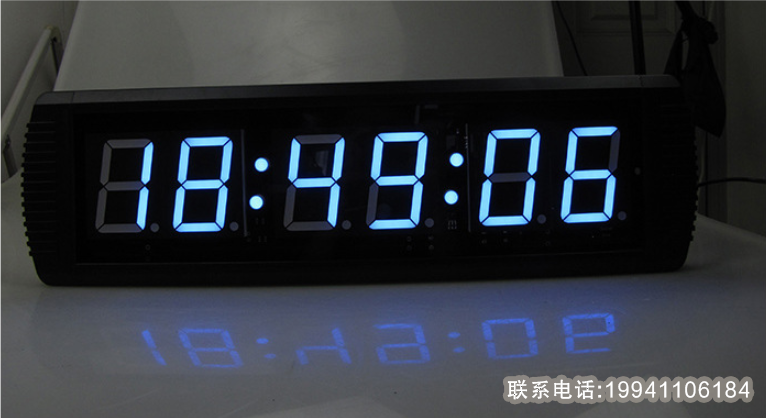

數字時鐘是一種用數字顯示信息秒、分、時的記時設備,與傳統式的機械鐘對比,它具備機械表誤差精確,顯示信息形象化、無機械設備齒輪傳動等優勢,因此獲得了普遍的運用。小到大家生活起居中的電子手表,大到地鐵站、港口、飛機場等公共場合的大中型
數顯式電子時鐘。在自動控制系統中也常見來做定時執行操縱的數字時鐘源。
多功能數字時鐘能夠完成下列功能:一是記時功能,二是校時功能,三是整點報時功能,四是顯示信息禮拜的功能,五是鬧鈴的功能。多功能數字時鐘的設計方案與制做是數字鐘功能充分發揮的前提條件和基本,僅有確保數字鐘設計方案和制做的合理化,才可以充分運用出數字鐘的功能。
數字時鐘由震蕩器、分頻器、計數器、譯碼器顯示信息、整點報時等電源電路構成。在其中震蕩器和分頻器構成規范秒頻率計,立即決策計時系統的精密度。由不一樣進制的計數器、譯碼器和顯示屏構成計時系統。將規范秒數據信號送進選用60進制的“秒計數器”,每總計60sec就傳出一個“分單脈沖”數據信號,該數據信號將做為“分計數器”的脈沖發生器。“分計數器”也選用60進制計數器,每總計60min,傳出一個“時單脈沖”,該數據信號將被送至“時計數器”。“時計數器”選用12或24進制計數器,可完成對一天12h或24小時的總計。譯碼器顯示信息電源電路將“時”、“分”、“秒”計數器的輸出情況根據6位7段譯碼器顯示屏顯示信息出去,可開展整點報時,記時出現偏差時,可以用校時電源電路校時、校分。
